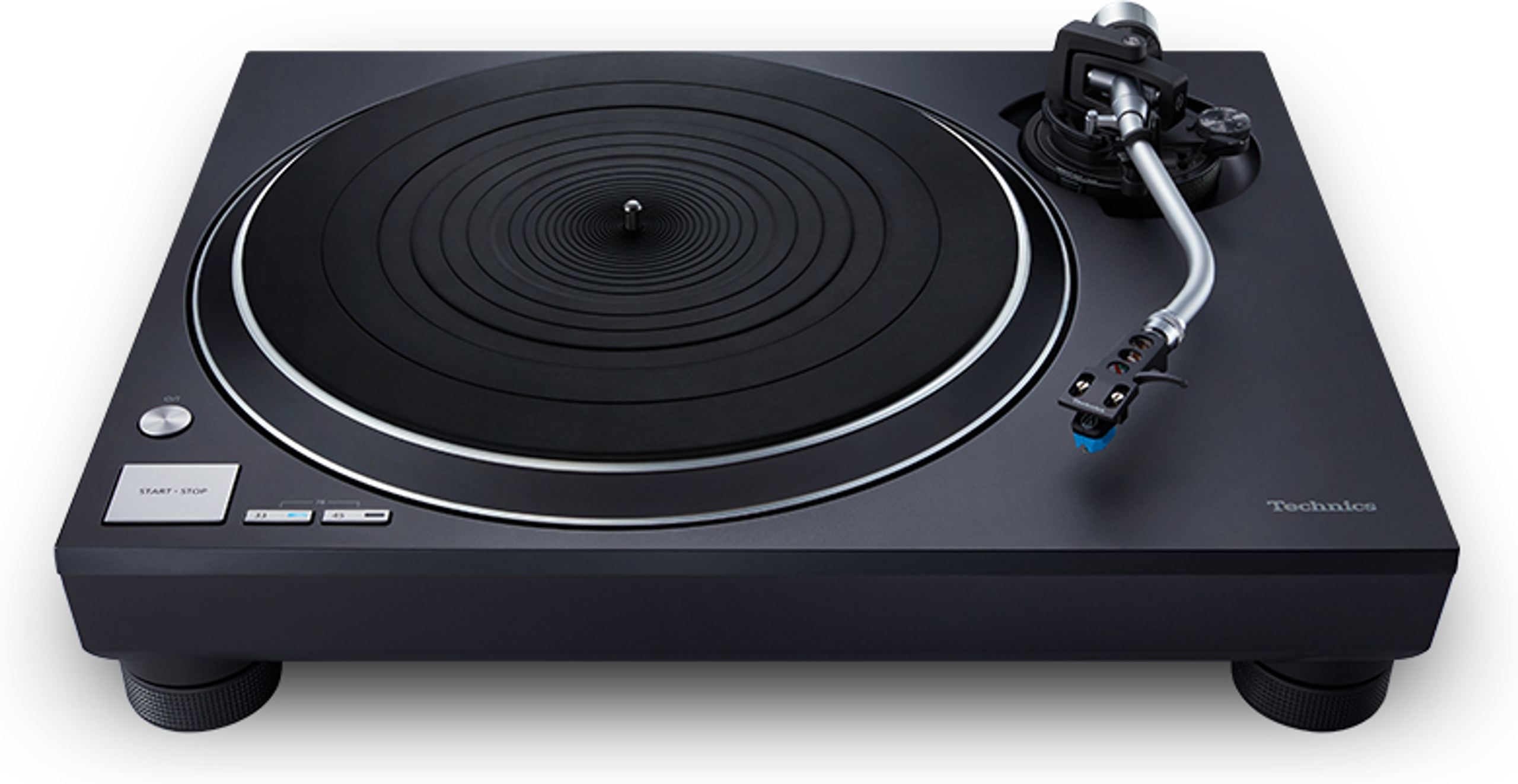

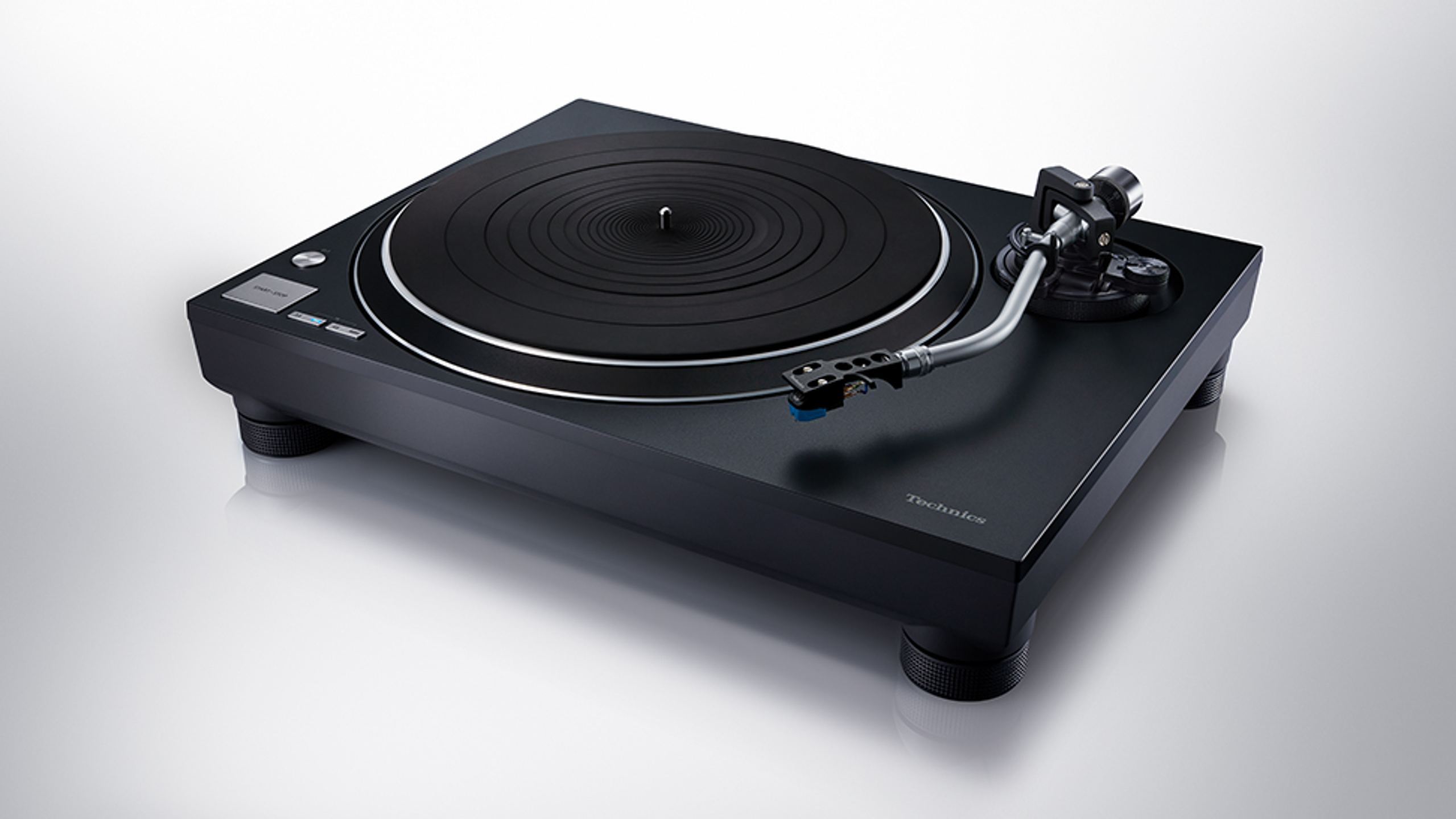

Technics SL-100CEG-čierna

Technics SL-100CEG-K, priamy pohon bez predzosilňovača

Odstrániť phono predzosilňovač z gramofónu znamená vzdať sa pohodlia a ponechať voľbu poslucháčovi. Technics zvolil túto možnosť pri tejto verzii SL-1500C: mechanika zostáva identická, s bezjadrovým motorom s priamym pohonom a ramenom v tvare S uloženým v presných ložiskách, no RIAA korekcia je mimo šasi. Prenoska Audio-Technica sa dodáva namontovaná a nastavená z výroby.

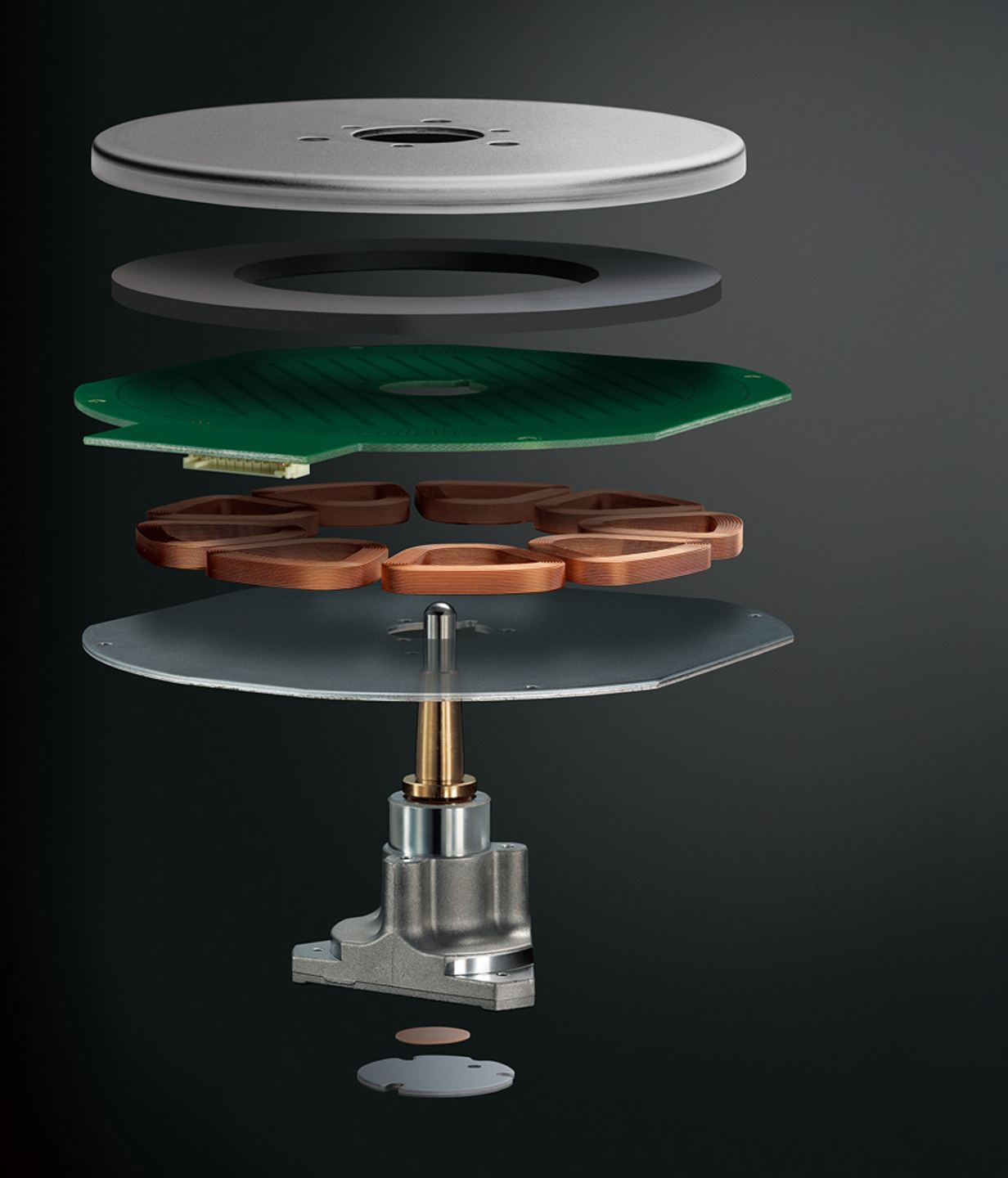

Bezjadrový motor prevzatý zo série SL-1200

Motor je jednorotorový, bezkomutátorový jednosmerný model bez železného jadra. Absencia jadra eliminuje jav zadrhávania (cogging), teda drobné trhnutia spôsobené príťažlivosťou medzi cievkami a magnetmi, ktoré narúšajú pravidelnosť otáčania pri nízkej rýchlosti. Nameraný výsledok: 0,025 % kolísania rýchlosti a chvenia vo váženej efektívnej hodnote.

Rozbehový krútiaci moment dosahuje 0,18 N·m, takže tanier prejde zo zastavenia na 33 a tretinu otáčok za 0,7 sekundy. O zastavenie sa stará elektronická brzda. Žiadny remeň, ktorý by bolo nutné kontrolovať alebo vymieňať: to je jeden z dlhodobých argumentov priameho pohonu oproti remeňovým gramofónom v rovnakej cenovej kategórii.

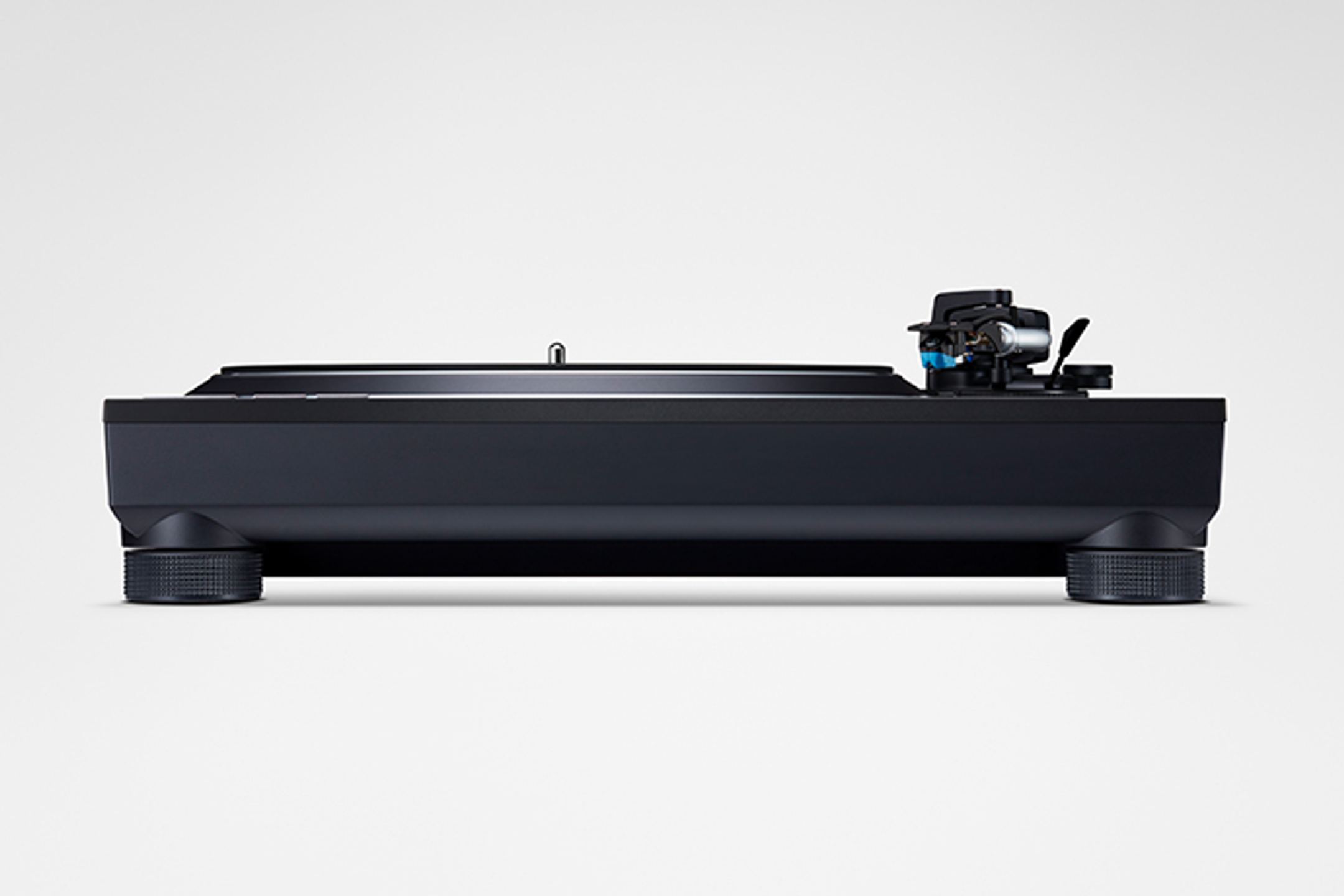

Tanier z tlakovo liateho hliníka má priemer 332 mm a váži približne 2 kg vrátane podložky. Guma nanesená po celom jeho povrchu tlmí rezonancie a zlepšuje spojenie s platňou. Šasi kombinuje dve vrstvy, základňu z tlakovo liateho hliníka a kompozitný ABS materiál plnený sklenými vláknami; celok spočíva na výškovo nastaviteľných pružinových a gumových izolátoroch. S hmotnosťou 9,9 kg gramofón vyžaduje stabilný podklad, no vibrácie podlahy znáša lepšie než ľahké šasi.

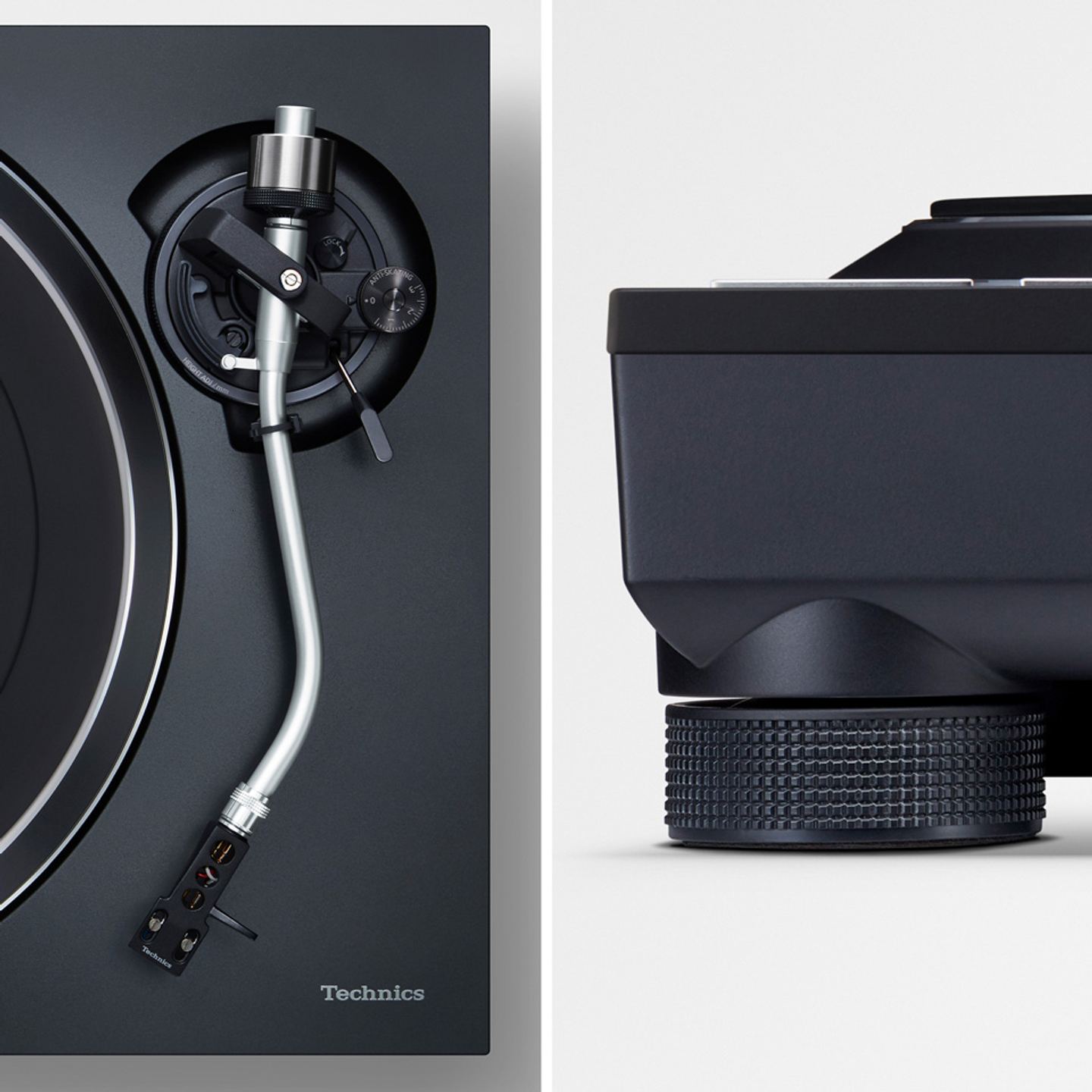

Rameno v tvare S a odnímateľný držiak prenosky

Univerzálne rameno so statickým vyvážením využíva kardanové zavesenie a uloženie ložísk z modelov SL-1200. Jeho efektívna dĺžka je 230 mm, s presahom 15 mm a uhlom odklonu 22°, čo je geometria, ktorá udržiava chybu sledovania pod 2° 32′ pri vonkajšej drážke 30 cm platne a pod 0° 32′ pri vnútornej drážke.

Držiak prenosky sa odníma bajonetovým systémom v univerzálnom formáte s polpalcovým uchytením prenosky. Váži 7,6 g. Výmena prenosky alebo striedanie dvoch prenosiek, z ktorých je každá namontovaná na vlastnom držiaku, zaberie niekoľko sekúnd bez nutnosti opätovného nastavenia zarovnania. Prítlak sa nastavuje priamo na protizávaží v rozsahu od 0 do 4 g a výška ramena sa upravuje v rozsahu 6 mm: toto nastavenie sa vykonáva ručným ťahaním alebo tlačením ramena, nie otočným krúžkom modelov SL-1200, čo je dôsledok mechanizmu zdvihu uloženého v základni.

Phono kábel nie je pevne spojený so šasi. Na zadnej strane sa nachádzajú dva RCA konektory a uzemňovacia svorka, čo umožňuje nahradiť dodávaný kábel nízkokapacitným káblom lepšie prispôsobeným prenoske.

Rozdiely oproti SL-1500C

Oba gramofóny zdieľajú motor, tanier, šasi aj rameno. Odlišujú sa v troch bodoch. SL-1500C má integrovaný prepínateľný MM phono predzosilňovač, ktorý tu chýba: SL-100CEG-K sa pripája k phono vstupu zosilňovača alebo k samostatnému phono predzosilňovaču. Dodáva sa s Audio-Technica AT-VM95C, zatiaľ čo jej súrodenecký model dostáva Ortofon 2M Red. Napokon, prídavné protizávažie dodávané so SL-1500C nie je súčasťou balenia SL-100CEG-K.

Tento posledný bod je dôležitý pri budúcom vylepšovaní gramofónu. Bez tohto protizávažia rameno prijíma prenosky s hmotnosťou 5,6 až 12,0 g, teda 14,3 až 20,7 g vrátane držiaka prenosky a montážneho materiálu. Prídavné protizávažie posúva rozsah na 10,0 až 16,4 g. Bežné prenosky s pohyblivým magnetom fungujú bez problémov; ťažké modely vyžadujú príslušenstvo predávané samostatne.

Absencia integrovaného predzosilňovača nie je len úspora. Umožňuje zvoliť impedanciu a zaťažovaciu kapacitu pripojenú k prenoske, dva parametre, ktoré ovplyvňujú odozvu vo vyššej časti spektra a ktoré integrovaný stupeň pevne stanovuje.

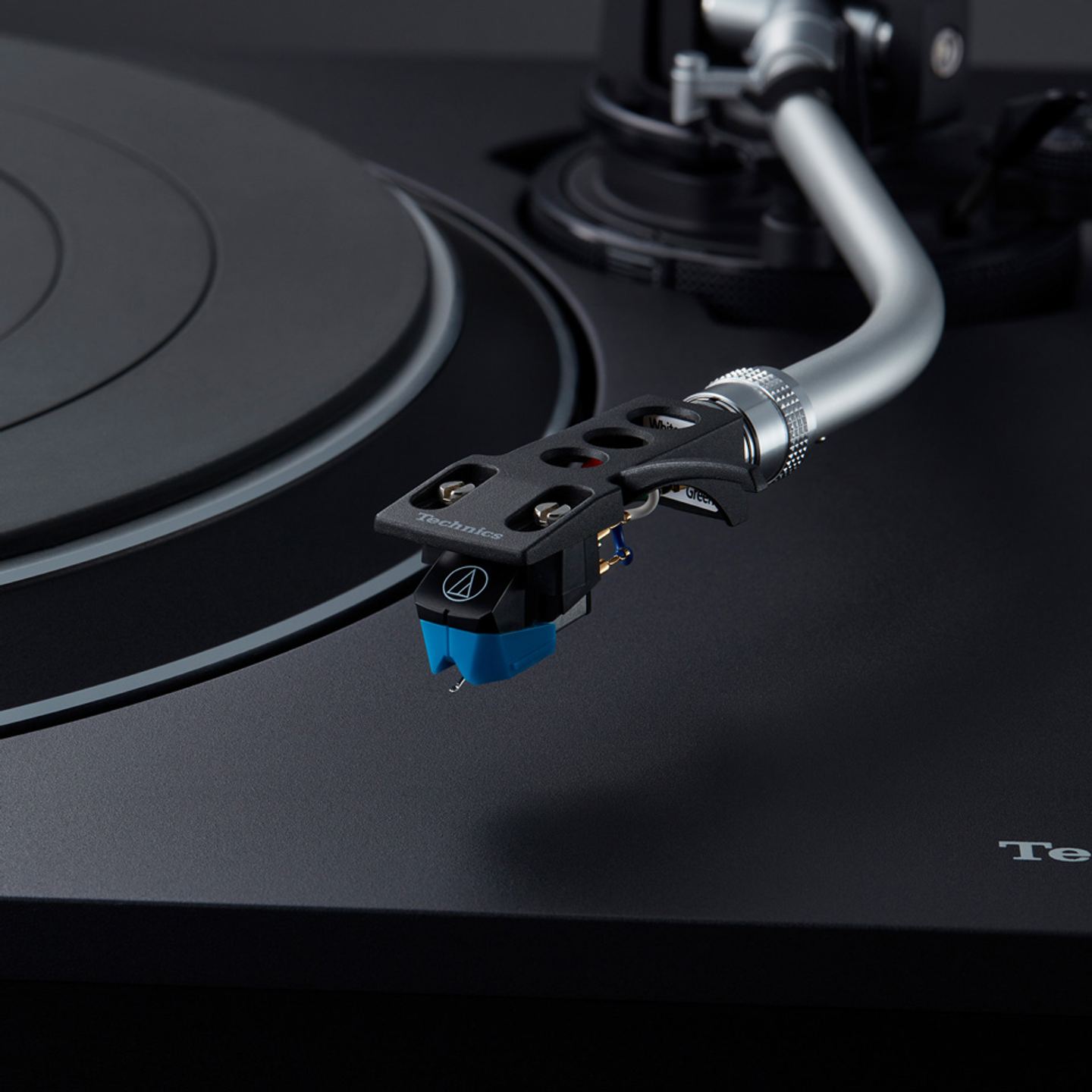

Prenoska AT-VM95C a jej vymeniteľné hroty

Z výroby namontovaná AT-VM95C je prenoska s dvojitým pohyblivým magnetom, s lepeným kužeľovým hrotom na hliníkovej chvejke a výstupnou úrovňou približne 4 mV kompatibilnou so všetkými MM vstupmi. Kužeľový hrot je základným profilom: sleduje drážku menej presne než eliptický alebo mikrolíniový hrot a skreslenie na konci strany je počuteľnejšie pri hustejšie nahraných platniach.

Práve tu dáva voľba Technics zmysel. Celá séria VM95 zdieľa rovnaké telo prenosky a hroty sa naň nacvaknú bez odpájkovania či opätovného zarovnania: eliptické, nude eliptické, mikrolíniové alebo Shibata. Prechod na vyšší profil stojí cenu hrotu, nie celej prenosky, a nevyžaduje žiadne náradie. Rameno zároveň prijme aj MC prenosku, pre tých, ktorí budú chcieť zmeniť typ, za predpokladu použitia zodpovedajúceho predzosilňovača.

Tri rýchlosti a otázka 78 otáčok

Volič rýchlosti ponúka tlačidlom 33 a tretinu, 45 a 78 otáčok, bez manipulácie s remeňom či remenicou. Prítomnosť 78 otáčok si zaslúži upresnenie: šelakové nahrávky majú širokú drážku, ktorá vyžaduje hrot 2,5 až 3 mil. Kužeľový hrot 0,6 mil dodávaný s gramofónom, určený pre mikrodrážku, v týchto drážkach klesá príliš hlboko a neprehráva ich správne.

Audio-Technica ponúka 3 mil hrot, ktorý sa montuje na rovnaké telo prenosky. Zberatelia šelakových platní tak majú k dispozícii vhodnú rýchlosť aj hrot, pričom pre obe použitia zachovávajú jedno telo prenosky.

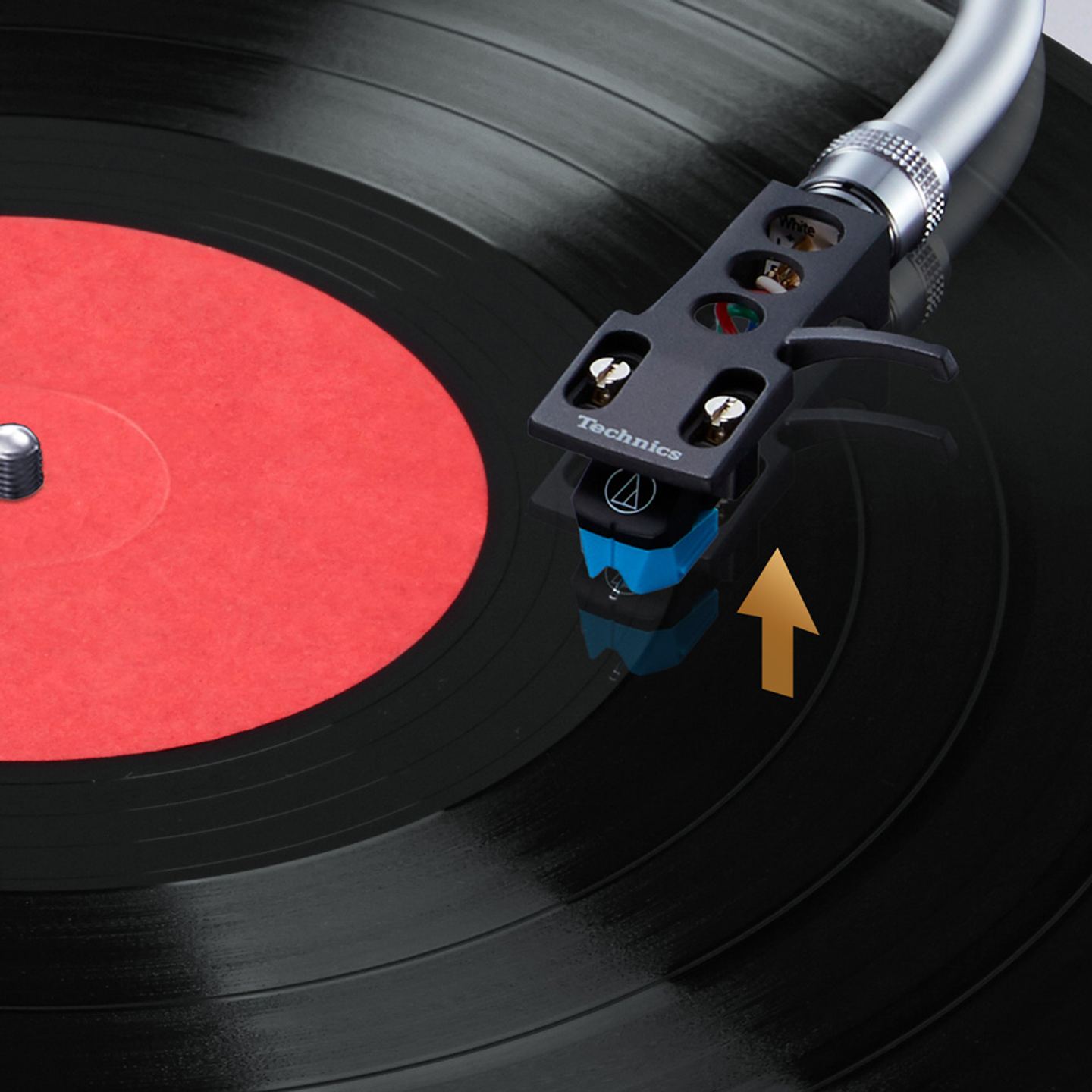

Zdvih ramena na konci platne

Na konci strany sa rameno automaticky zdvihne a hrot opustí výstupnú drážku. Mechanizmus je uložený v základni ramena a funguje bez využitia motora, čo je riešenie, ktoré zabraňuje zavedeniu zdroja vibrácií alebo elektrického šumu v blízkosti prenosky.

Treba poznať dve nuansy. Toto zariadenie zdvihne rameno, ale nevráti ho na opierku a tanier sa naďalej otáča: SL-100CEG-K je manuálny gramofón so zdvihom ramena, nie poloautomatický model. Spínač na zadnej strane funkciu úplne deaktivuje pre tých, ktorí uprednostňujú, aby sa počas prehrávania žiadny mechanický prvok nedotýkal ramena.

Technické špecifikácie

Gramofón

• Typ: Manuálny gramofón s priamym pohonom
• Motor: Bezkartáčový jednosmerný motor
• Rýchlosti: 33 1/3, 45, 78 ot./min
• Počiatočný krútiaci moment: 0,18 N/m, 1,8 kg/cm
• Čas spustenia: 0,7 s z pokoja na 33 1/3 ot./min
• Brzdový systém: Elektronická brzda
• Kolísanie a chvenie: 0,025 % efektívne (WRMS)
• Tanier:
  • Hliník odlievaný pod tlakom
  • Priemer: 332 mm
  • Hmotnosť: približne 2,0 kg (vrátane taniera)
• Prenoska: Audio-Technica AT-VM95C

Rameno

• Typ: Univerzálne so statickým vyvážením
• Efektívna dĺžka: 230 mm (od osi otáčania po hrot ihly)
• Presah: 15 mm
• Sledovacia chyba:
  • Menej ako 2° 32′ (vonkajšia drážka 30 cm disku)
  • Menej ako 0° 32′ (vnútorná drážka 30 cm disku)
• Offsetový uhol: 22°
• Nastavenie výšky: 0 až 6 mm
• Sledovacia sila: 0 až 4 g (priame čítanie)
• Hmotnosť hlavičky: približne 7,6 g
• Rozsah hmotnosti kompatibilných prenosiek (s hlavičkou):
  • Bez dodatočného protizávažia: 5,6 až 12,0 g, 14,3 až 20,7 g (vrátane hlavičky)
  • S dodatočným protizávažím: 10,0 až 16,4 g, 18,7 až 25,1 g (vrátane hlavičky)
• Konektor: 4-piny 1,2 mm

Konektivita

• Phono audio výstup (RCA) × 1
• Uzemňovací terminál × 1

Všeobecné charakteristiky

• Napájanie: 110-240 V AC, 50/60 Hz
• Spotreba: 8 W
• Pohotovostný režim: približne 0,2 W
• Rozmery (Š × V × H): 453 × 169 × 372 mm
• Hmotnosť: približne 9,9 kg

Dodávané príslušenstvo

• Gramofón, plstená podložka, protiprachový kryt
• Adaptér na 45 ot./min, protizávažie, hlavička
• Prenoska Audio-Technica AT-VM95C
• RCA kábel, uzemňovací kábel, napájací kábel
• Používateľská príručka
