Musical Fidelity A1

Musical Fidelity A1: integrovaný zosilňovač triedy A

Model A1 uvedený v roku 1985 ukázal celej generácii, že zosilňovač dokáže zaujať aj bez vysokého počtu wattov. Táto reedícia preberá jeho dizajn, obvody a pôvodné vlastnosti, no pridáva prepracovaný napájací zdroj, súčasné súčiastky a diaľkové ovládanie hlasitosti. Ponúka 25 wattov na kanál v triede A, gramofónový predzosilňovač pre prenosky MM a MC a päť linkových vstupov v skrinke vysokej menej než 7 cm.

Trieda A, ktorá plynulo prechádza do triedy B

V zosilňovači triedy A preteká výstupnými tranzistormi prúd nepretržite, aj keď neznie žiadny tón. Žiadny z nich sa uprostred vlny nevypína, aby odovzdal úlohu druhému, a skreslenie vznikajúce pri tomto odovzdávaní, typické pre bežné zapojenia, tak mizne. Cena za to je známa: veľká časť energie odoberanej zo siete sa premieňa na teplo namiesto toho, aby smerovala do reproduktorových sústav, čo obmedzuje výkon na skromnú úroveň.

A1 poskytuje 25 wattov na kanál pri 8 ohmoch, s plne diskrétnym a symetrickým koncovým stupňom, dvoma výstupnými tranzistormi na kanál a špičkovým prúdom 25 ampérov. Jeho trieda A je dynamická: keď si špička vyžiada viac než pokojový prúd, koncový stupeň postupne, bez prudkého prepnutia, prechádza do režimu podobného triede B na čas potrebný na dodanie výkonu navyše. Vďaka tomu dokáže ovládať aj náročnejšie reproduktorové sústavy, než by naznačovalo jeho 25 wattov. Činiteľ tlmenia 150 zodpovedá výstupnej impedancii približne 0,05 ohmu, nízkej hodnote, ktorá zabezpečuje dobrú kontrolu basových reproduktorov.

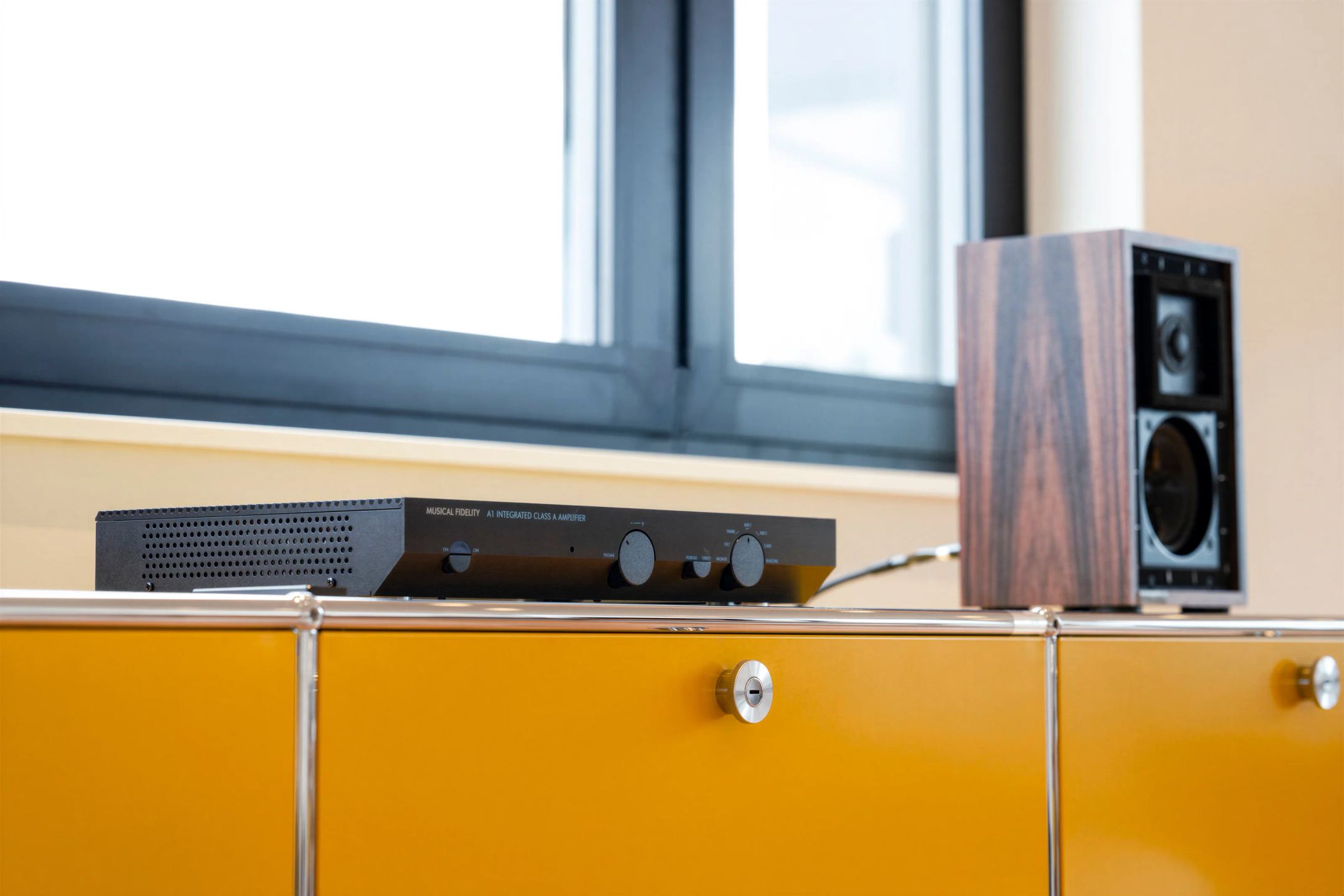

Ideálnym prostredím pre A1 zostáva malá alebo stredne veľká miestnosť a pár dobre umiestnených dvojpásmových reproduktorových sústav. S veľkými stĺpovými reproduktorovými sústavami s nízkou citlivosťou v priestrannej obývačke sa limit výkonu dosiahne rýchlejšie.

Nezávislé napájanie pre každý kanál

Jediný spoločný transformátor z roku 1985 nahrádza transformátor so samostatnými vinutiami pre každý kanál („dual mono split rail“). Ľavý a pravý zosilňovací stupeň majú vlastné napájacie zdroje a každý výkonový blok má oproti originálu dvojnásobnú filtračnú kapacitu, čo znižuje zvyškové zvlnenie a šum. Účinnejší transformátor menej vrčí a menej sa zahrieva a hlavné napájacie vetvy sú filtrované na dosiahnutie lepšej regulácie a miernejšieho prúdového nárazu pri zapnutí.

Rozmiestnenie obvodov na doske verne kopíruje pôvodné usporiadanie, sekciu po sekcii. Súčiastky boli nahradené súčasnými ekvivalentmi s rovnakými hodnotami a dlhou životnosťou: polypropylénové kondenzátory v celej signálovej ceste, nízkošumové metalizované rezistory a vyberané tranzistory vrátane výstupných.

Pôvodný predzosilňovač a jeho režim Direct

Predzosilňovací stupeň zachováva obvod z roku 1985 a jeho operačný zosilňovač TL071 so vstupom JFET, teraz napájaný plne filtrovanými a stabilizovanými zdrojmi. Jediným viditeľným doplnkom na prednom paneli je prepínač NORMAL/DIRECT. V polohe Direct sa úplne obchádza zosilňovací stupeň pred reguláciou hlasitosti a maximálne zosilnenie klesá zo 42 na 32 dB.

Týchto 10 dB menej má praktický význam. Súčasný sieťový prehrávač alebo prevodník často poskytuje 2 volty alebo viac, oveľa viac než zdroje z 80. rokov, a pri citlivých reproduktorových sústavách je hlasitosť príliš vysoká už po miernom pootočení ovládača. Režim Direct vracia potenciometru využiteľný rozsah. Tento potenciometer je motorizovaný ALPS série RK, preto je súčasťou balenia diaľkové ovládanie na nastavenie úrovne z pohovky.

Integrovaný gramofónový stupeň MM a MC

Gramofónový vstup využíva diskrétny vstupný stupeň pracujúci v prúdovom režime, po ktorom nasleduje nízkošumový prevodník prúdu na napätie zabezpečujúci dodatočné zosilnenie a korekciu RIAA. Prepínač na zadnom paneli slúži na výber typu prenosky. V režime MM má vstup impedanciu 50 kiloohmov a kapacitu 100 pF pri zosilnení 40 dB a menovitej citlivosti 5 mV. V režime MC klesá vstupná impedancia na 1 kiloohm a zosilnenie stúpa na 60 dB pri citlivosti 450 µV.

Nastavenie MC je vhodné pre prenosky s pohyblivou cievkou s nízkou alebo strednou výstupnou úrovňou, od menej než 100 µV až po približne 800 µV. Prenoska MC s vysokou výstupnou úrovňou funguje v oboch polohách a rozhoduje sluch. Keďže prepínač pôsobí na začiatku reťazca so zosilnením viac než 10 000-krát, je lepšie s ním manipulovať pri minimálnej hlasitosti alebo pri zvolenom inom vstupe, inak sa v reproduktorových sústavách ozve prasknutie. Gramofónový vstup dopĺňa uzemňovacia svorka a externý gramofónový predzosilňovač sa pripája k linkovému vstupu, nikdy nie ku gramofónovému vstupu.

Pripojenia a každodenné používanie

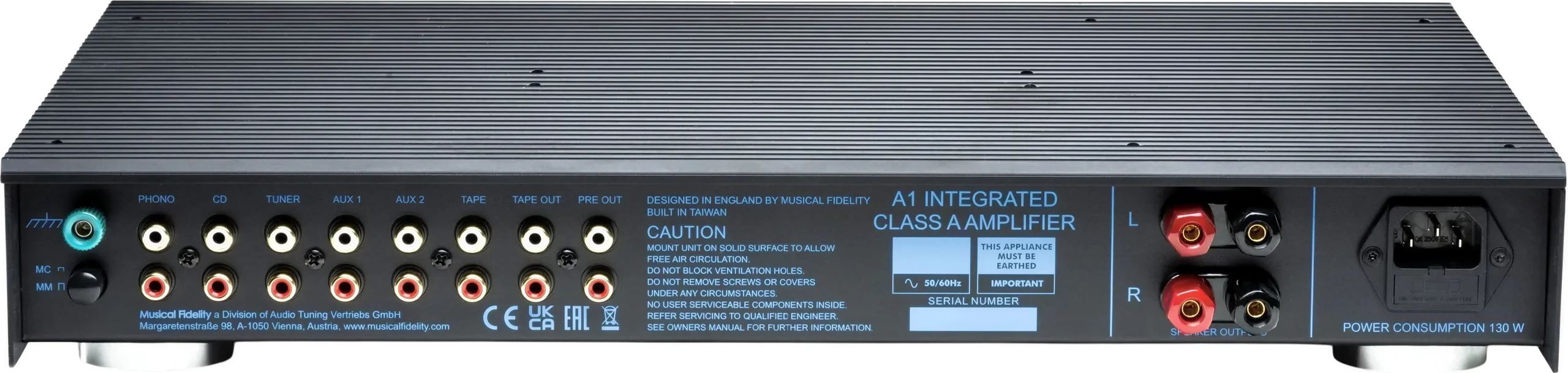

Okrem gramofónového vstupu ponúka A1 päť linkových vstupov RCA, výstup TAPE OUT s pevnou úrovňou a výstup PRE OUT s premenlivou úrovňou, ako aj pár reproduktorových svoriek na kanál pre 4 mm banánové konektory a vidličky. Zosilňovač zostáva plne analógový: bez digitálneho vstupu, Bluetooth či sieťového prehrávania. Sieťový prehrávač, prevodník alebo CD prehrávač sa pripájajú k linkovým vstupom.

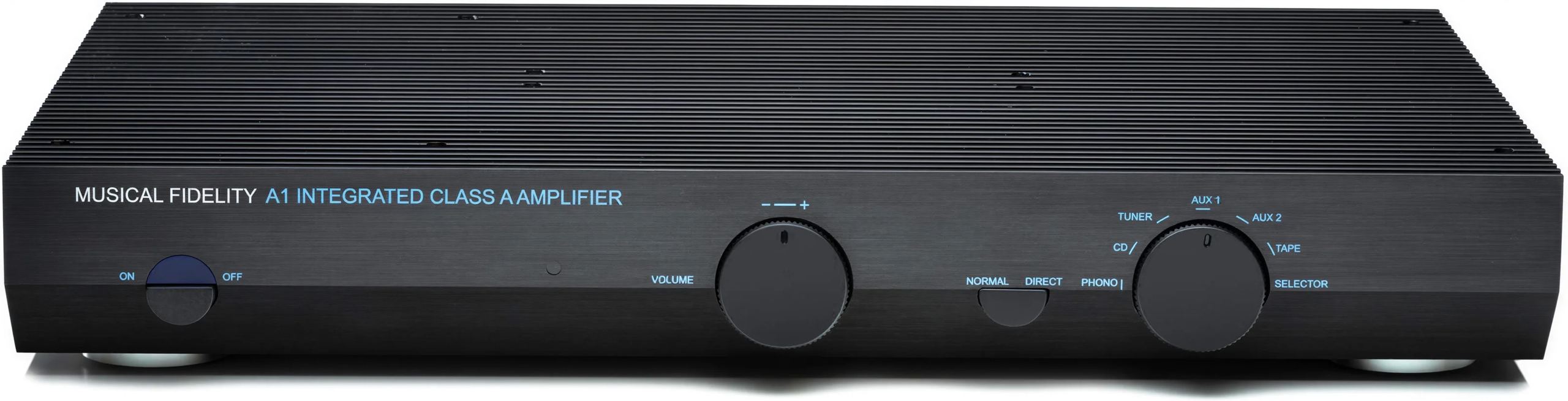

Predný panel sa obmedzuje na vypínač, infračervený prijímač, ovládač hlasitosti, prepínač NORMAL/DIRECT a volič zdroja s modrými kontrolkami. Pohotovostný režim chýba: po vypnutí vypínača klesne spotreba na 0 W. Diaľkové ovládanie napájané batériou CR2032 ovláda hlasitosť a stlmenie zvuku, zatiaľ čo výber vstupov, režim Direct a zapnutie sa ovládajú ručne.

Kryt, ktorý slúži ako chladič

Celú hornú časť A1 tvorí rebrovaný chladič a táto členitá doska určuje jeho vzhľad už od roku 1985. V miestnosti s teplotou 20 °C dosahuje jeho povrch priemerne 55 až 65 °C, pričom ovládacie prvky na prednom paneli zostávajú na dotyk vlažné. Vyžarované teplo zodpovedá 75-wattovej klasickej žiarovke. Nad prístrojom treba ponechať aspoň 250 mm voľného priestoru a za ním 50 mm, na kryt nič neklásť, ani iný elektronický prístroj, a vyhýbať sa uzavretým policiam. V prítomnosti detí je potrebná opatrnosť, pretože povrch môže spôsobiť popáleniny.

Skrinka v čiernom vyhotovení má šírku 440 mm, výšku 68,3 mm a hĺbku 283,3 mm vrátane svoriek pri hmotnosti 10,5 kg. Maximálna spotreba dosahuje 130 W a sieťové napätie (230 alebo 115 V) je nastavené z výroby.

Technické špecifikácie

Zosilňovač

• Výkon na kanál pri 8 Ω: 25 W
• Napätie špička-špička: 42,5 V
• Prúd špička-špička: 25 A
• Činiteľ tlmenia: 150
• Zisk pri maximálnej hlasitosti:
  • Priamy režim: 32 dB
  • Normálny režim: 42 dB
• Výstupné prvky: 2 na kanál
• Odstup signálu od šumu: 82 dB
• Oddelenie kanálov: 85 dB
• Frekvenčná odozva: +0 / −1 dB, od 10 Hz do 40 kHz
• Citlivosť linkových vstupov: 300 mV efektívnych (menovitá hodnota), 8 V efektívnych (maximálna hodnota)
• Impedancia linkových vstupov: 25 kΩ
• Impedancia nahrávacieho výstupu (TAPE OUT): 220 Ω
• Impedancia výstupu predzosilňovača (PRE OUT): 100 Ω

Gramofónový predzosilňovač

• Gramofónová charakteristika RIAA: ±1 dB
• Prenosky s pohyblivým magnetom (MM):
  • Menovitá citlivosť: 5 mV
  • Vstupná kapacita: 100 pF
  • Vstupná impedancia: 50 kΩ
  • Zisk: 40 dB
  • Odstup signálu od šumu: 75 dB
• Prenosky s pohyblivou cievkou (MC):
  • Menovitá citlivosť: 450 µV
  • Vstupná impedancia: 1 kΩ
  • Zisk: 60 dB
  • Odstup signálu od šumu: 70 dB

Konektory

• Vstupy:
  • 1 gramofónový vstup RCA kompatibilný s MM / MC
  • 5 linkových vstupov RCA
• Výstupy:
  • 1 pevný linkový výstup RCA (TAPE OUT)
  • 1 variabilný linkový výstup RCA (PRE OUT)
  • 1 pár 4 mm reproduktorových svoriek kompatibilných s banánikmi a vidličkami (SPEAKER OUT)

Napájanie a spotreba

• Sieťové napätie: 230 V / 115 V (interné nastavenie) alebo 100 V (voliteľne)
• Maximálna spotreba: 130 W
• Spotreba v pohotovostnom režime: 0 W (vypnutý vypínač napájania)

Rozmery a hmotnosť

• Rozmery (šírka × výška × hĺbka): 440 × 68,3 × 283,3 mm
• Hmotnosť: 10,5 kg
